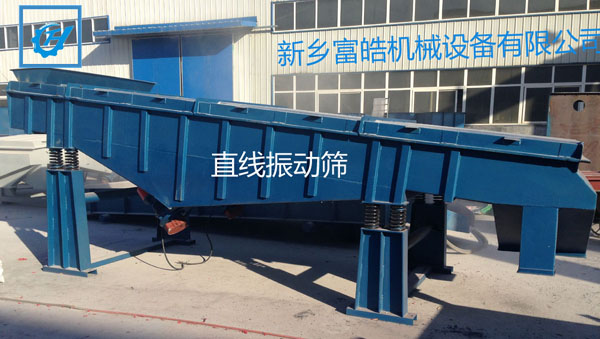

直線振動篩

作者富皓機械設備 瀏覽次數:

直線振動篩的特點:

(1) 篩機設計,精巧和容易裝配,一人即可操作篩機。

(2) 和其他相關篩子比較,具較大篩選面積和高效益之處理能力。

(3) 篩網獨特結構設計,方便和快速更換篩網(只需3到5分鐘),另外此種設計允許使用各種材質篩網。

(4) 母網完全支撐細網,因此細網可獨得較長之壽命,而降低細網耗材使用,對于長時間之生產過程可降低諸多成本。

(5) 具有篩分精度高、結構簡單、維修方便、耗能低、噪聲小、密封性好、減少粉塵污染、篩網壽命長、可用于流水線生產中的自動化作業等特點。

直線振動篩簡介:

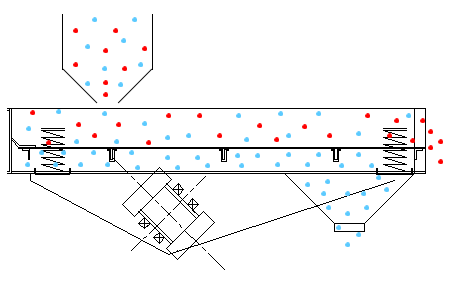

  直線振動篩利用振動電機激振作為振動源,使物料在篩網上被拋起,同時向前作直線運動,物料從給料機均勻地進入篩分機的進料口,通過多層篩網產生數種規格的篩上物、篩下物、分別從各自的出口排出。具有耗能低、產量高、結構簡單、易維修、全封閉結構,無粉塵溢散,自動排料,更適合于流水線作業。

試機視頻:



直線振動篩適用行業:直線振動篩(直線篩)系高效新型的篩分設備,廣泛用于礦山、煤炭、冶煉、建材、耐火材料、輕工、化工等行業。直線振動篩亦可進行對粉狀、顆粒狀物料的篩選和分級,廣泛應用于塑料、磨料、化工、醫藥、建材、糧食、炭素、化肥等行業。

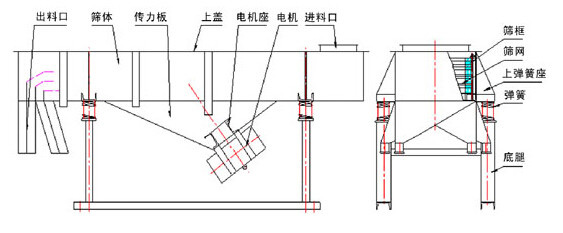

直線篩結構圖:

主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。
1、篩箱:由數種厚度不同的鋼板焊制而成,具有一定的強度和剛度,是篩機的主要組成部分。
2、篩框:由松木或變形量較小的木材制成,主要用來保持篩網平整,達到正常篩分。
3、篩網:有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。
4、振動電機:(使用與維修方法詳見振動電機使用說明書)。
5、電機臺座:安裝振動電機,使用前連接螺釘必須擰緊,特別是新篩機試用前三天、必須反復緊固,以免松動造成事故。
6、減振彈簧:阻止振動傳給地面,同時支持篩箱的全部重量,安裝時,彈簧必須垂直于地面。
7、支架:由四個支柱和兩個槽鋼組成,支持著篩箱,安裝時支柱必須垂直與地面,兩支柱下面的槽鋼應相互平行。

直線振動篩技術參數:

型號
篩面尺寸
篩面層數
網孔尺寸
處理量
振次
雙振幅
電機功率
振動方向角
外形尺寸(長×寬×高)
ZXS520

1
2
3
1
2
3
4
5
6
2-200
0.05-5
960
6-7
2×0.4
45-60
2140×808×848
2ZXS520
500×2000
0.05-5
960
6-7
2×0.4
45-60
2199×808×878
3ZXS520
500×2500
0.03-5
1450
4-6
2×0.4
45
2256×808×938
ZXS525
0.06-8
960
5-7
2×0.4
45-60
2642×808×848
2ZXS525
0.06-8
1450
4-6
2×0.4
45
2699×808×878
3ZXS525
0.06-8
960
6-8
2×0.75
45-60
2750×808×938
4ZXS525
0.1-15
1450
5-7
2×0.4
45
2813×808×1000
5ZXS525
0.08-15
1450
5-7
2×0.4
45
2883×808×1060
6ZXS525
0.07-15
960
6-8
2×0.75
45-60
2953×808×1120
ZXS1020
1000×2000
1
0.12-20
960
6-8
2×0.75
45-60
2152×1320×900
2ZXS1020
2
0.11-20
960
5-7
2×0.75
45-60
2219×1320×960
3ZXS1020
1000×2000
3
2-200
0.10-2
960
5-7
2×0.75
45-60
2286×1320×1030
4ZXS1020
4
0.07-15
960
4-8
2×0.75
45-60
2353×1320×1100
5ZXS1020
5
0.07-15
960
4-8
2×1.5
45-60
2420×1320×1160
6ZXS1020
6
0.07-15
960
4-8
2×1.5
45-60
2487×1320×1220
ZXS1025
1000×2500
1
0.1-15
1450
5-7
2×0.4
45
2203×1320×900
2ZXS1025
2
0.08-15
1450
5-7
2×0.4
45
2269×1320×960
3ZXS1025
3
0.07-15
960
6-8
2×0.75
45-60
2336×1320×1030
ZXS830
2ZXS830
3ZXS830
800×3000
1
2
3
0.1-20
960
6-8
2×0.75
45-60
3080×1098×1120
0.1-20
960
6-8
2×0.75
45-60
3140×1098×1180
0.1-20
960
6-8
2×1.5
45-60
3200×1098×1240
ZXS1030
1000×3000
1
0.1-20
960
6-8
2×0.75
45-60
3152×1340×1120
2ZXS1030
2
0.1-20
960
6-8
2×1.5
45-60
3219×1340×1120
3ZXS1030
3
0.1-20
960
6-8
2×1.5
45-60
3286×1340×1120
ZXS1224
1200×2400
1
0.1-23
960
6-8
2×0.75
45-60
2480×1520×1100
2ZXS1224
2
0.1-23
960
6-8
2×0.75
45-60
2540×1520×1160
3ZXS1224
3
0.1-23
960
6-8
2×1.5
45-60
2600×1520×1220

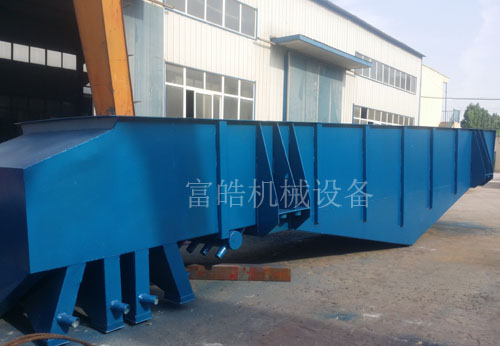

 直線振動篩車間圖:

安裝前的準備
 1、檢查電機標牌是否與要求相符。
 2、檢查電機表面有無損壞、變形。
 3、檢查電機各緊固件,謹防松動。
 4、檢查電源,是否缺相,并空載運行5分鐘。
 5、檢查是否轉動靈活,若有異常,應排除。
 6、用500伏兆歐表測量絕緣電阻,其值應對定子繞組進行干燥處理,烘干溫度不能超過120℃。
 安裝與調整
 1、電機應緊固在安裝面上,安裝面必須光滑、平整。
 2、電機可水平安裝。
 3、激振力的調整。
 4、電機應有可靠的接地,電機內有接地裝置,引線端有標志,亦可利用底腳堅固螺栓接地。
 5、電機引線采用四芯橡膠電纜YZ-500V,接電源時引出線電纜不允許有急折,并與振動體可靠固定
 使用與維修
 1、本機應裝設電氣保護裝置。
 2、本機運行初期,每天至少檢查地腳螺栓一次,防止松動。
 3、當電機旋轉方向不符合要求時,調整電源相序即可。
 4、本機停置較長時間后再次使用時,應測量絕緣電阻,用于500伏兆歐表測量,應大于0.5兆歐。
 5、本機累計運行1500小時后,應檢查軸承,若有嚴重損傷時應立即更換。
 6、電機應保證潤滑良好,每運行二周左右補充鋰基潤滑脂(ZL-3)一次,加油時,通過油杯加入適量鋰基潤滑脂。當采用密封軸承時,電機沒有安裝油杯。
 日常保養
 1、啟動前:
 ⑴、檢查粗網及細網有無破損
 ⑵、檢查運輸支撐是否拆除
 2、啟動時:
 ⑴、注意有無異常雜音
 ⑵、電流是否穩定
 ⑶、振動有無異狀
 3、使用后:每次使用完畢即清理干凈
 定期保養
 定期的檢查粗網,細網和彈簧有無疲勞及破損,機身各部位是否因振動而產生損壞,需添加潤滑油的部位必須加油潤滑。
 安裝調試和試運轉
 (一)安裝:
 ⒈機器安裝前,首先按照裝箱單檢查零部件是否齊全和損壞。
 ⒉按照安裝圖進行設備安裝,基礎應有足夠的剛度和強度,以支承振動篩的全部動負荷和靜負荷。
 ⒊確保篩箱與料斗、溜槽等非運動件之間應保持小75mm的間隙。
 ⒋安裝時,篩箱的四角要水平。
 (二)調整與試運轉:
 ⒈彈簧必須處于垂直狀態,彈簧上支座與彈簧接觸面必須成水平狀態,調整好后用螺栓把彈簧上支座固定在篩箱耳軸上,然后焊成一體。
 ⒉空載試動轉時間不低于2小時,空載試運轉合格后,可投入負載試運轉,負載試車可按工藝試車要求進行。



直線振動篩使用流程: 直線振動篩采用雙振動電機驅動,當兩臺振動電機做同步、反向旋轉時,其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消,在垂直于電機軸的方向疊為一合力,因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角,在激振力和物料自重力的合力作用下,物料在篩面上被拋起跳躍式向前作直線運動,從而達到對物料進行篩選和分級的目的??捎糜诹魉€中實現自動化作業。具有能耗低、效率高、結構簡單、易維修、全封閉結構無粉塵溢散的特點。
